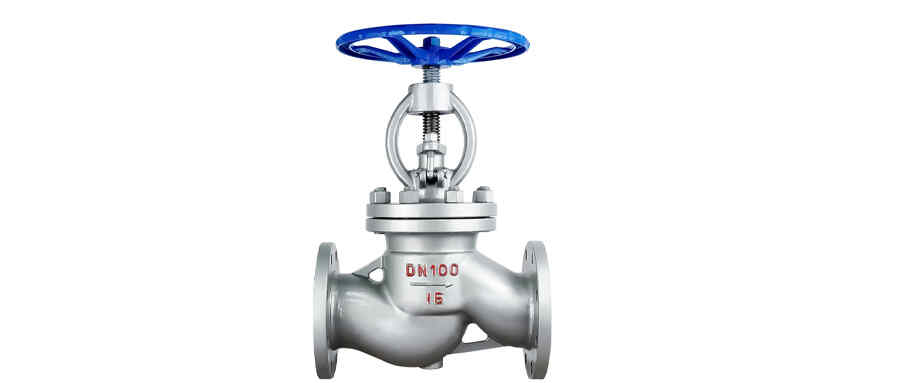

在工業管道系統中，截止閥的流向設計并非一成不變，而是根據工況需求精準匹配的結果。多數情況下，截止閥采用 “低進高出” 的安裝方式，這一設計的核心目的是優化閥門運行效率與延長使用壽命。

一、常規選擇

從流體力學角度看，介質從閥門下部進入時，開啟閥門的過程中，閥瓣所受介質壓力的方向與閥桿開啟的作用力方向相反，能有效減小流動阻力，更省力。

同時，閥門關閉狀態下，閥殼與閥蓋間的墊料、閥桿周圍的填料不會直接承受介質的壓力與溫度作用，避免了長期受力導致的老化磨損，既能延長密封部件的使用壽命，又能大幅降低介質泄漏的風險。

這種流向設計允許在閥門關閉時直接更換或增添填料，無需中斷整個管道系統，極大提升了維修的便利性與效率。

二、特殊工況

不過，在特定工況下，“高進低出” 的設計反而能解決常規流向無法應對的問題。

1、大口徑高壓截止閥

對于直徑大于100mm的高壓截止閥，由于大口徑閥門的密封性能本身較弱，采用 “高進低出” 后，介質壓力會直接作用在閥瓣上方，通過壓力加持增強閥門的密封性。若仍采用 “低進高出”，高壓介質會長期作用于閥桿，易導致閥桿變形彎曲，影響安全與密封性，還需選用更粗的閥桿，增加成本，而 “高進低出” 可減小閥桿直徑，兼顧安全與經濟性。

2、旁路管道串聯閥

旁路管道系統中串聯的兩個截止閥，也存在特殊的流向要求。

旁路管道的核心作用包括平衡主管道閥門前后壓力以方便開啟、啟動時實現小流量暖管、控制鍋爐升壓速度等，其中串聯的兩個截止閥分別為一次閥與二次閥，正常運行時均處于關閉狀態且直接接觸介質。

為避免二次閥的墊料與填料長期受介質壓力和溫度影響而老化，同時確保運行中可隨時更換填料，二次閥需采用 “高進低出” 的安裝方式，而一次閥仍遵循常規流向，形成互補的防護結構。

3、鍋爐排氣 / 放空閥

鍋爐排氣、放空截止閥同樣適用 “高進低出” 設計。

這類閥門僅在鍋爐啟動上水時使用，啟閉頻率低，但密封不嚴易造成工質損失，通過 “高進低出” 利用介質壓力強化密封效果，可有效減少工質浪費。

4、電磁速斷閥

電磁速斷閥的流向設計則與功能實現直接相關，其需快速切斷燃油供應，若采用 “低進高出”，燃油壓力作用于閥瓣下部，重錘產生的力矩遠小于燃油壓力力矩，無法有效切斷燃油。

而 “高進低出” 狀態下，閥門動作后閥后壓力驟降，閥瓣下部受力迅速歸零，配合重錘與杠桿的重力，能瞬間切斷燃油，滿足快速斷供的需求。
